| 1.系列代碼 Series Symbol | LD |
| 2.出入口口徑 In-Outlet size | 40:40 50:50 75:75 |
| 3.馬力 Motor Power |
1:1HP(0.75KW) 2:2HP(1.5KW) 3:3HP(2.2KW) 5:5HP(3.75KW) |
| 4.配管形式 Type of Connection | F:法蘭 Flange |
| 5.泵體材質 Casing Material | G:GFRPP P:PVDF |
| 6.泵軸材質 Shaft Material |
A:高鋁陶瓷 CERAMIC S:碳化硅SSIC |
| 7.軸承材質 Bearing Material |
A:高鋁陶瓷 CERAMIC C:碳CARBON R:填充四氟 PTFE S:碳化硅 SSIC |
| 8.O型圈材質 O-Ring Material |
E:三元乙丙 EPDM V：氟橡膠 VITON |
| 9.葉輪代碼 Code of impeller |
5:50HZ 6:60HZ |
| 10.電機類型 Motor type |
無標志 No code: TEFC 室內型Indoor type C:TEFC 室外型 Outdoor type A:增安型 Increased safety type |
| 11.特殊代碼 Special code |
無標志 No code: 標準型 Standard type S:特殊型 special type |
產品參數：
|
編號 NO.
|
名稱 Description
|
編號NO.
|
名稱 Description
|
|
1
|
自吸筒 Self-priming barrel
|
11
|
泵軸 Shaft
|
|
2
|
自吸筒墊片 Self-priming packing
|
12
|
后封蓋O環 Pear cover O-ring
|
|
3
|
主體 Main body
|
13
|
后封蓋 Pear cover
|
|
4
|
注水蓋附O環 Water filling cap and O-ring
|
14
|
隔離套O環 Insulate sheath O-ring
|
|
5
|
單向閥 Check valve |
15
|
隔離套 Insulate sheath
|
|
6
|
中封蓋 Check cover
|
16
|
驅動磁鐵 Drive magent
|
|
7
|
前止推環 Front thrust ring
|
17
|
腳座 Base frame
|
|
8
|
耐磨環 Wear ring
|
18
|
腳架 Frame
|
|
9
|
葉輪 Impeller
|
19
|
馬達 Motor
|
|
10
|
軸承 Bearing
|
|
|

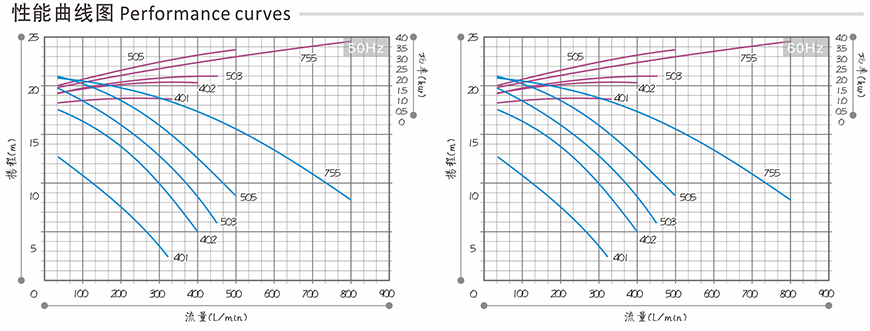

性能曲線表：
規格表：
|
型號 Model |
入口*出口 Inlet*Outlet |
比重極限值 Specific Gravity |
額定流量 Rated Capacity (L/min) |
額定揚程 Rated Head (m) |
最大流量 Max. Capacity (L/min) |
最高揚程 Max. Head (m) |
馬達輸出功率 Motor output (KW) |
| BPD-401 | 40A*40A | 1.0 | 220 | 6 | 300 | 13 | 0.75 |
| BPD-402 | 40A*40A | 1.0 | 300 | 10 | 400 | 18 | 1.5 |
| BPD-503 | 50A*50A | 1.0 | 300 | 12 | 450 | 20 | 2.2 |
| BPD-505 | 50A*50A | 1.0 | 400 | 14 | 500 | 22 | 3.75 |
| BPD-755 | 75A*75A | 1.0 | 600 | 14 | 800 | 22 | 3.75 |
